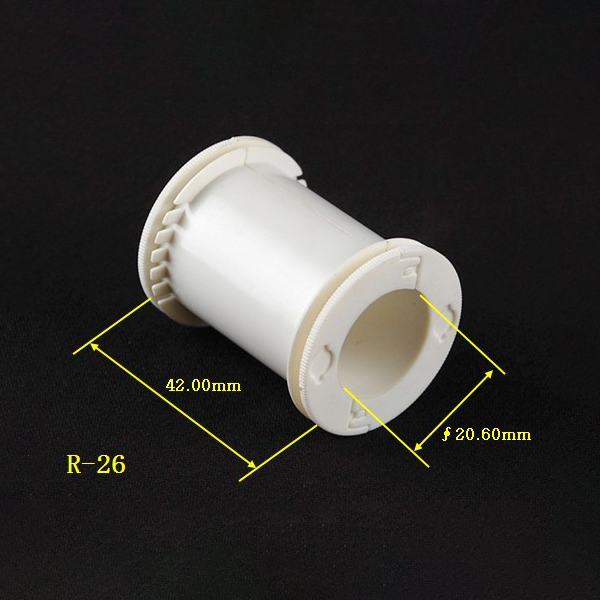

R-26

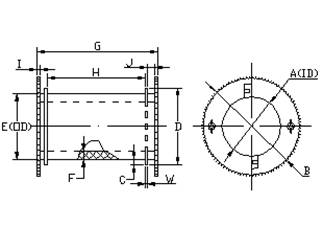

結構圖:

按圖示檢驗主要設計尺寸: R-26 內

圖示代碼
設計尺寸
公差
A
20.60 最小值
B 34.00 最大值
C 2.10 最小值
D 26.60 參考值
E 22.50 參考值
F 0.95 ±0.10
G 42.00 最大值
H 33.80 ±0.30
I 1.50 ±0.10
J 2.20 ±0.10
W 0.95 參考

● 檢測工具:數顯卡尺或千分尺。

● 按圖示標注代號對照檢驗。

● 出線槽數為5×2個,掛線鉤2個。

● 內孔A不圓度≤0.30mm,兩端滾齒平面的不平行度≤0.30mm,無明顯翹曲。

● 內孔孔吻合處不允許有臺階,手感光滑無阻。

● 外形無殘缺或破損,色澤正常無異。

● 光潔度達到▽7以上,但允許有無害傷痕及縮影。

● 無金屬雜質或其它雜物,含有金屬、雜物的產品,必須作廢品隔離。

● 無熔跡痕,無內在氣孔亮點。有氣孔亮點(不含熔跡痕)的產品作等外品。

● 無飛邊、毛刺及多余物質。關鍵部位毛刺≤0.05 mm。

● 抗壓力≥25公斤/平方厘米,不破損。

● 手感有強力彈性,且不脆裂。

● 硬度、耐磨性能均適合高速重負荷轉動。

● 選用原材料必須符合歐盟ROHS指令要求,并具有UL黃卡認證且定點供應。

● 熱變形溫度≥120攝氏度,絕緣電阻必須≥1000M歐姆,阻燃性能UL94Vo級/0.8—3.2mm。

● 其它結構均應符合變壓器制造工藝為標準。


結構圖:

按圖示檢驗主要設計尺寸: R-26 外

圖示代碼
設計尺寸
公差
K 26.80 ±
L 34.00 最大值
M 2.70 最小值
N 28.60 ±
O 0.90 ±0.10
P 37.20 最大值
Q 33.60 ±0.30
R 0.95 ±0.10
S 0.95 ±0.10

● 檢測工具:數顯卡尺或千分尺。

● 按圖示標注代號對照檢驗。

● 出線槽數為5×2個。

● 內孔K不圓度≤0.20mm,與內殼D尺寸配合松緊合適。

● 內孔孔吻合處不允許有明顯臺階,兩件裝配后平直無明顯翹曲,拼接縫≤0.20mm。

● 外形無殘缺或破損,允許在吻合處有無效缺損,色澤正常無異。

● 光潔度達到▽7以上,但允許有無害傷痕及縮影。

● 無金屬雜質或其它雜物,含有金屬、雜物的產品,必須作廢品隔離。

● 無熔跡痕,無內在氣孔亮點。有氣孔亮點(不含熔跡痕)的產品作等外品。

● 無飛邊、毛刺及多余物質。關鍵部位毛刺≤0.05 mm。

● 抗壓力≥25公斤/平方厘米,不破損。

● 手感有強力彈性,且不脆裂。

● 選用原材料必須符合歐盟ROHS指令要求,并具有UL黃卡認證且定點供應。

● 熱變形溫度≥120攝氏度,絕緣電阻必須≥1000M歐姆,阻燃性能UL94Vo級/0.8—3.2mm。

● 其它結構均應符合變壓器制造工藝為標準。
